Gravity: Dijital Mikrodalga Hareket Sensörü

Gravity: Dijital Mikrodalga Hareket Sensörü

Dijital Mikrodalga Hareket Sensörü, doppler etkisini kullanarak hareket eden cisimleri tespit etmeye yarar. Bu sensör, standart kızılötesi (IR) sensörlerine karşı avantajlı bir sensördür. Sensör okumaları ortam sıcaklığından, mikrodalga yada dalganın yansımasını engelleyebilecek durumlardan etkilenmez.

Dijital Mikrodalga hareket sensörü araç hızı ölçümü, sıvı seviyesi belirlenmesi, otomatik kapı hareketi, üretim hattında ürün tespiti gibi günlük hayat, endüstriyel, ulaşım gibi alanlarda kullanılabilir.

Not: Dijital Mikrodalga Hareket Sensörünün algılama mesafesi 2-16 metre arasında ayarlanabilmektedir. Sensör üzerinde bulunan potansiyometre ile bu mesafe ayarlanabilmektedir.

• Dijital Mikrodalga Hareket Sensörü, neslerin tespiti için fiziksel bir temasa ihtiyaç duymaz.
• Sıcaklık, nem, gürültü, hava, toz, ışık gibi çevresel etmenlerden etkilenmez.
• Radyo frekansının karışmasına karşı dirençlidir.
• İnsan vücuduna zarar vermeyen düşük güçte çıkışlıdır.
• Mikrodalgalar, geniş tespit alanı ve ışık hızına yakın hıza sahiptir.
• Canlı olmayan nesnelerin tespitini destekler.

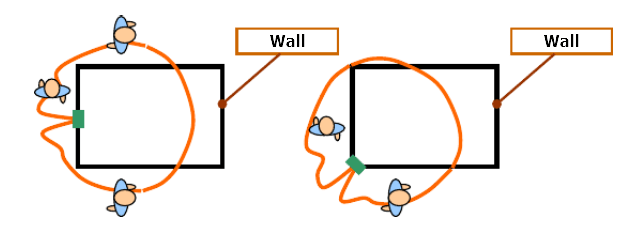

Sinyal Algılama Aralığı:

Mikrodalgalar duvarlardan geçebilme yetisine sahiptir. Bu nedenle sensör yerleşimi yaparken doğru bir şekilde konumlandırılması gerekmektedir. Duvardan geçebilmesi nedeni ile planlanmayan noktalardan sinyal tetiklenmesi olarak sistemin hatalı çalışmasına neden olabilir.

Teknik Özellikler:

• Çalışma Voltajı: 5V
• Çalışma Akımı: 60mA (maksimum) – 37mA (normal)
• Kart Ölçüleri: 48.5x63mm
• Emisyon Parametreleri
  • Algılama Mesafesi: 2-16m (sürekli ayarlanabilir)
  • Emisyon Frekansı: 10.525 GHz
  • Frekans Ayarı Hassasiyeti: 3MHz
  • Çıkış Gücü (minimum): 13 dBm EIRP
  • Harmonik Emisyon: < -10dBm
  • Ortalama Akım: 2mA
  • Sinyal Genişliği (minimum): 5uSec
  • Yük Değişimi (minimum): %!
• Algılama Parametreleri
  • Hassasiyet (10dB S/N oranı) 3Hz- 80Hz Bant Genişliği: -86dBm
  • 3Hz – 80Hz Bant Genişliği Parazit: 10uV

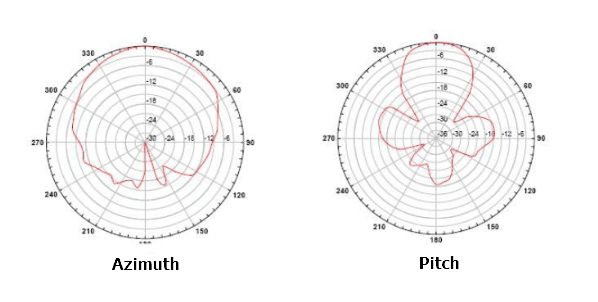

  • Anten Kazancı: 8dBi
  • Dikey 3dB Işın Genişliği: 36 Derece
  • Level 3dB Işın Genişliği: 72 Derece
