Nextion, insan ve proses, makina, uygulama ya da cihaz arasında kontrol ve görselleştirme arabirimi olarak görev yapan bir Seamless Human Machine Interface (HMI) çözümüdür. Geleneksel LCD ve LED Nixie tübünün yerini almak için tasarlanmış en iyi çözümdür.

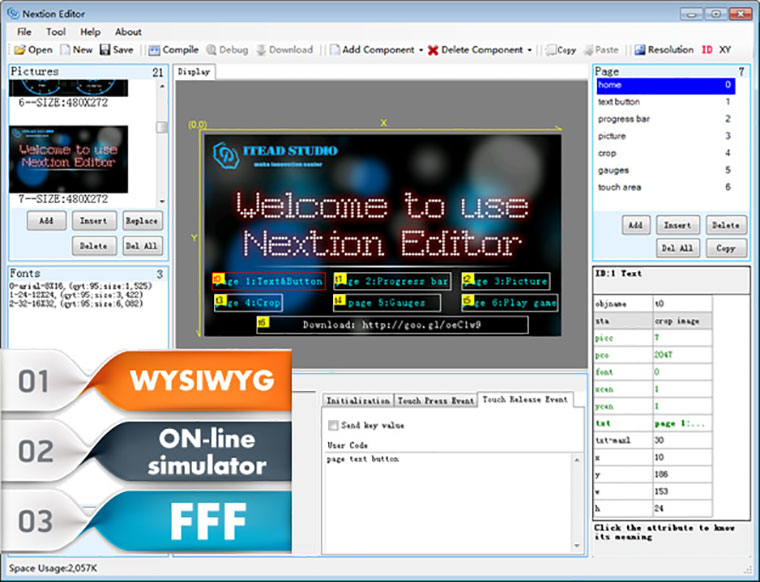

Bu ürün donanım kısmında bir dizi TFT kartı ve yazılım kısmında ise - Nextion editoründen oluşmaktadır. Nextion TFT kartı iletişim için tek bir seri port kullanır. Böylelikle kablolamayla uğraşmak zorunda kalmazsınız. Çoğu mühendisin uygulama geliştirme konusunda çok zaman harcamalarına rağmen tatmin edici sonuçlara ulaşamadıklarını gözlemliyoruz. Nextion editörü butonlar, metin ekleme özelliği, ilerlme çubuğu, kaydırma çubuğu, enstrumantasyon paneli gibi çok kullanan ögeler sahiptir ve kapsamlı arabirim tasarımlarına olanak verir. Taşı-bırak özelliği programlama için harcayacağınız zamanı %99 azaltır. WYSIWYG editörü sayesinde, GUI tasarlamak çok
kolaydır.
Nextion ailesinin HMI ürünlerini mevcut projelerinize uydurmak kolaydır. Tek yapmanız gereken bir UART eklemektir.
Nextion LCD TFT Ekran Özellikler:
- 480 x 240 çözünürlük
- RGB 65K gerçek renkler
- TFT 4 telli rezistif dokunmatik panelli ekran.
- Kolay 4 pinli tüm TTL Seri Hostlara bağlanabilen arabirim
- Kullanıcı kodu ve verisi için 16M Flash.
- Firmware güncellemeleri için kart üzerinde micro-SD slotu.
- Görüntüleme Alanı: 73.44mm (L) × 48.96mm (W)
- Parlaklık Ayarı: 0 ~ 180 nit, 1% adımlarla
- 5V 145mA güç tüketimi (5V 500mA güç kaynağı kullanmanız önerilir)

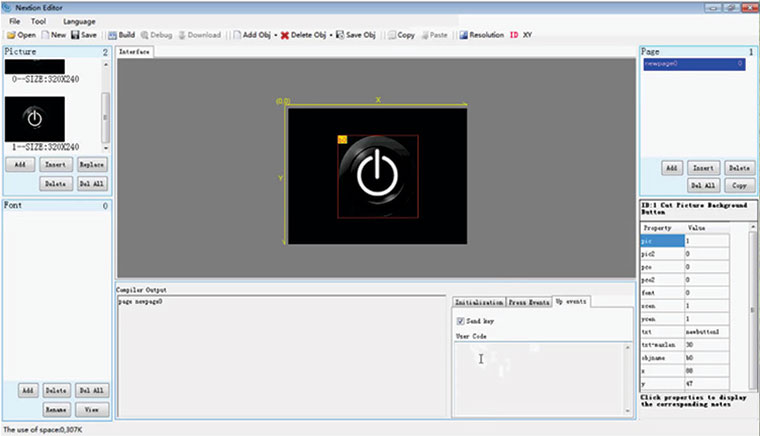

Kolay Ekran Tasarımı:
Uyumlu Platformlar: Nextion ekran arduino da dahil olmak üzere birçok platformla uyumludur. Diğer platformlar ve arduino 3.5 inç dokunmatik tft lcd ekran ile sorunsuz çalışmaktadır.
Bağlantılar:
Nextion Editor:
Dokümanlar:
